東風天錦宿營車技術規格書

車輛簡介；

1、該車主要用于野外宿營功能,主要專用裝置為廂體、臥鋪等。

2、采用軸距:5800mm;總長=前懸+軸距+后懸對應關系為:10700=1430+5800+3470

3、滿足12-24人宿營需求。

一、概述

功能需求分析

遠離營區執行野外任務，不便回到原有營房就寢；為了保障任務順利完成，只能原地輪換值班休息，宿營車人性化的設計、保障休息質量，從而精力充沛的投入工作中去；

本方案所介紹的宿營車是**對戰士們更人性化的考慮，保障戰士們休息質量，讓戰士們在**更好的發揮戰斗；

本車輛選用東風載貨汽車底盤作為載車平臺，以滿足搭載物品、司乘人員、提供舒適的宿營空間和適應道路情況的需要，并對車輛進行改裝，以適應**單位的需要。

二、參考標準

GB 5920-1999 《汽車及掛車前位燈、后位燈、示廓燈和制動燈配光性能》

GB 1858x-2001 《室內裝飾裝修材料有害物質限量》

GB 50325-2001 《民用建筑工程室內環境污染**規范》

GB 50054-95 《低壓配電設計規范》

DL/T 572-95 《電力變壓器運行規程》

GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》

《汽車外廓尺寸限界（GB1589-2016）》

《機動車運行安全技術條件（GB7258-2017）》

《汽車及掛車外部照明和信號裝置的數量、位置和光色（GB4785-84）》

《廂式車通用規范（GJB79A-94）》

《公路客運車輛改裝技術要求和檢驗標準（JT3103-82）》

《QC/T453-2002廂式運輸車》

《專用汽車定型試驗規程》

GPS衛星定位系統符合（TT 796-2011 道路運輸車輛衛星定位系統平臺技術要求）

符合 GB/T8883-2002《室內空氣質量標準》

符合 GB50222-95《建筑內部裝修防火設計規范》等規定。

整體燃燒性能 A 級，檢驗依據 GB/8624-1997《建筑材料燃燒性能分級方法》

其他中華人民共和國車輛改造和行駛的有關標準

其他中華人民共和國關于電器設備使用的有關電氣標準；

其他中華人民共和國關于車輛改裝和行駛的有關標準；

符合其他中華人民共和國相關標準。

三、技術參數

外形尺寸 10700×2550×3980

整備質量(Kg) 15870,15805

駕駛室準乘人數(人) 2,3

前懸/后懸 1430/3470

軸距 5800

軸荷(Kg) 5600/10400

**車速(Km/h) 89

【底盤技術參數】

底盤型號 DFH5160XXYE6

**名稱 東風牌

接近角/離去角(°) 14/8,16/9

輪胎規格 9.00R20 16PR,R

鋼板彈簧片數 8/10+8,2/3+2,3/4+3,2/10+8,3/10+8,11/10+8

前輪距 1815,1860,1835

燃料種類 柴油

后輪距 1800

排放標準 GB3847-2005,GB17691-2018國Ⅵ

發動機型號 發動機生產企業 排量 功率(Kw)

DDi50E190-60 東風商用車有限公司 5000 147

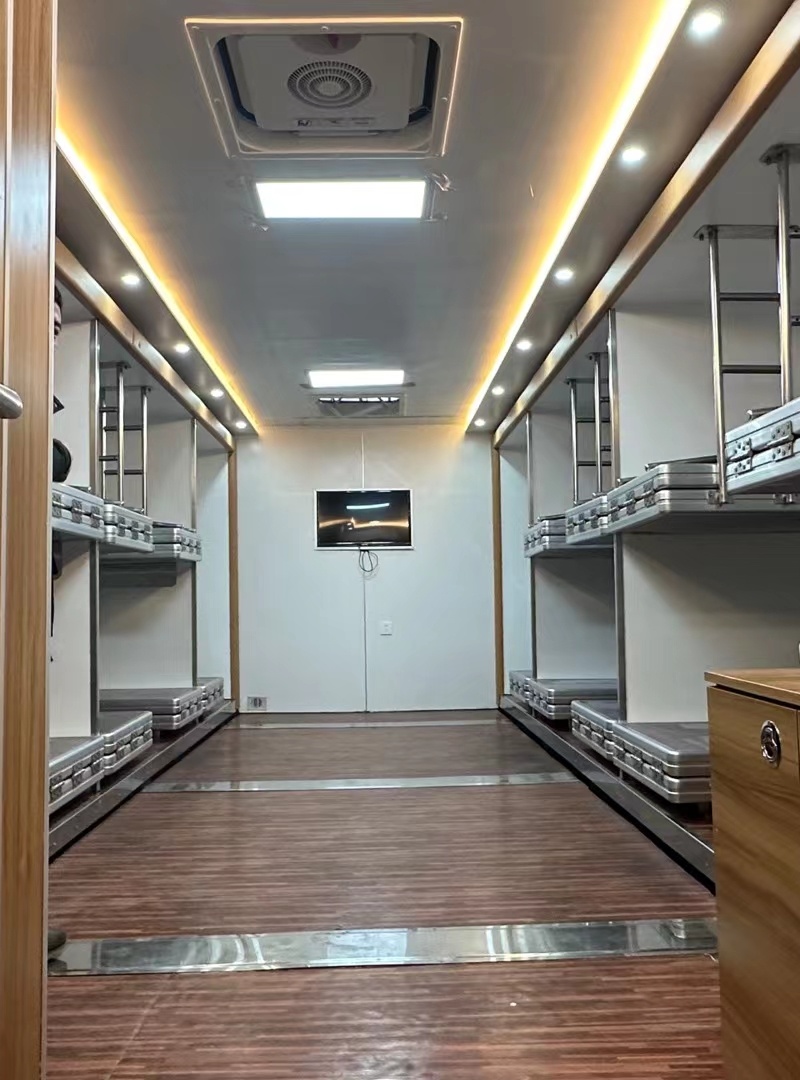

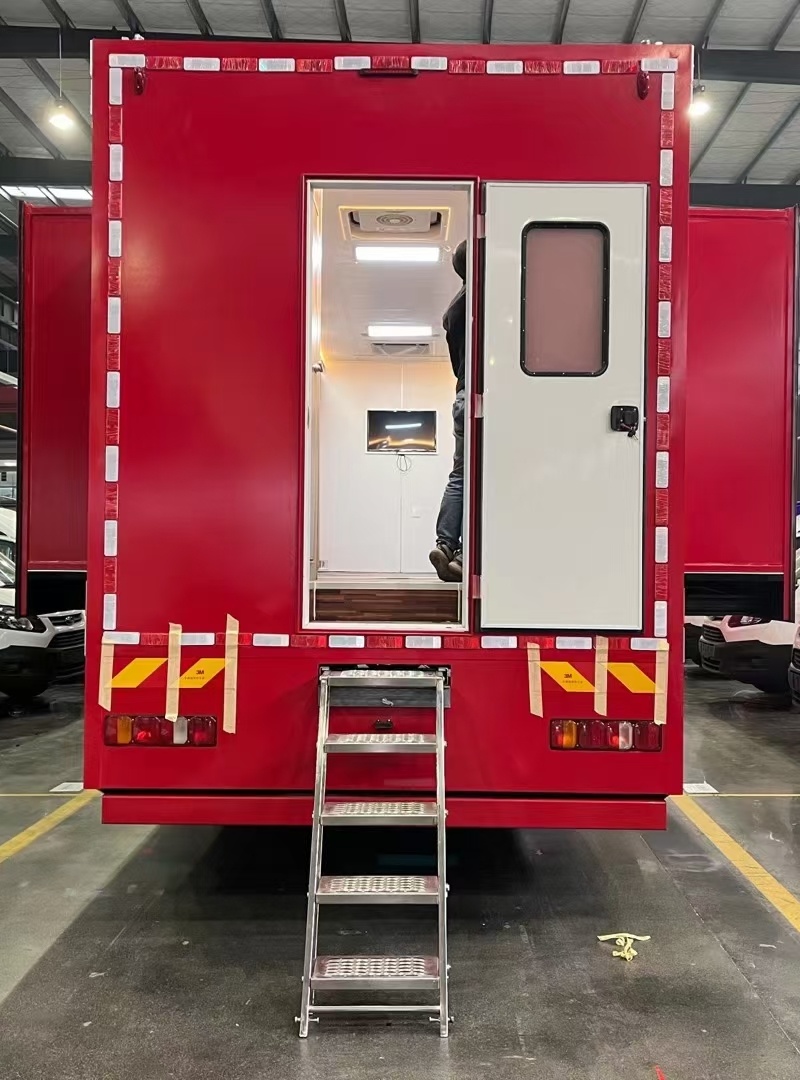

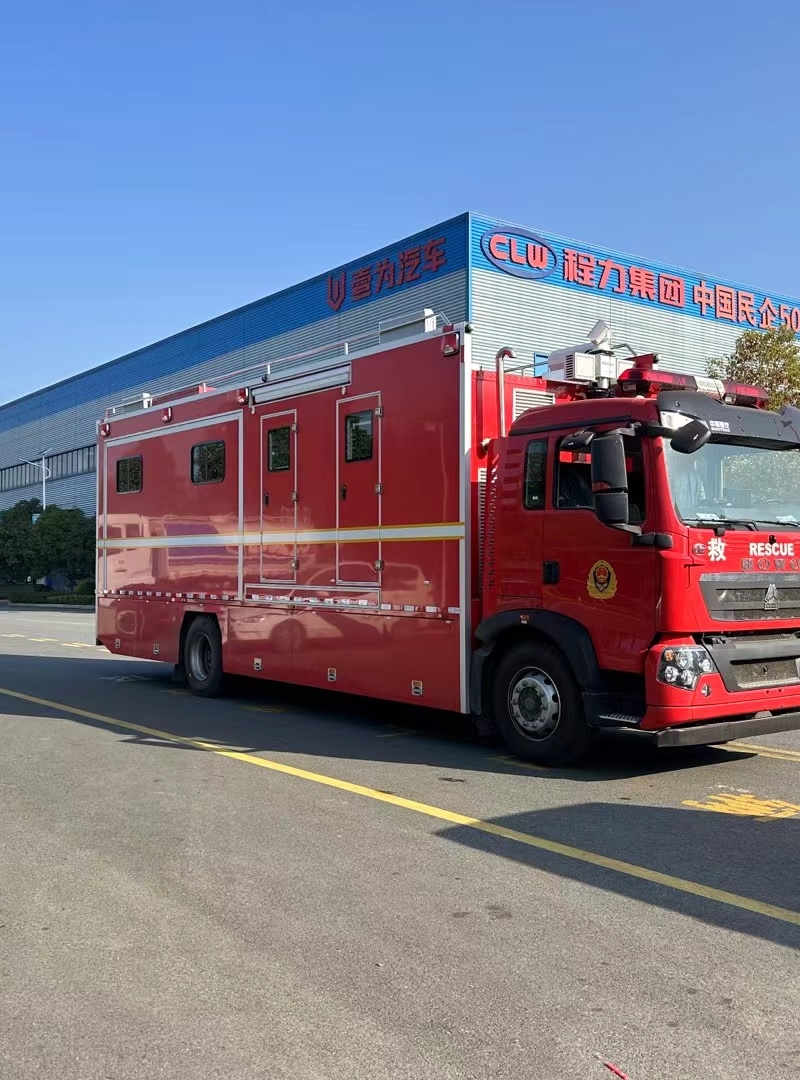

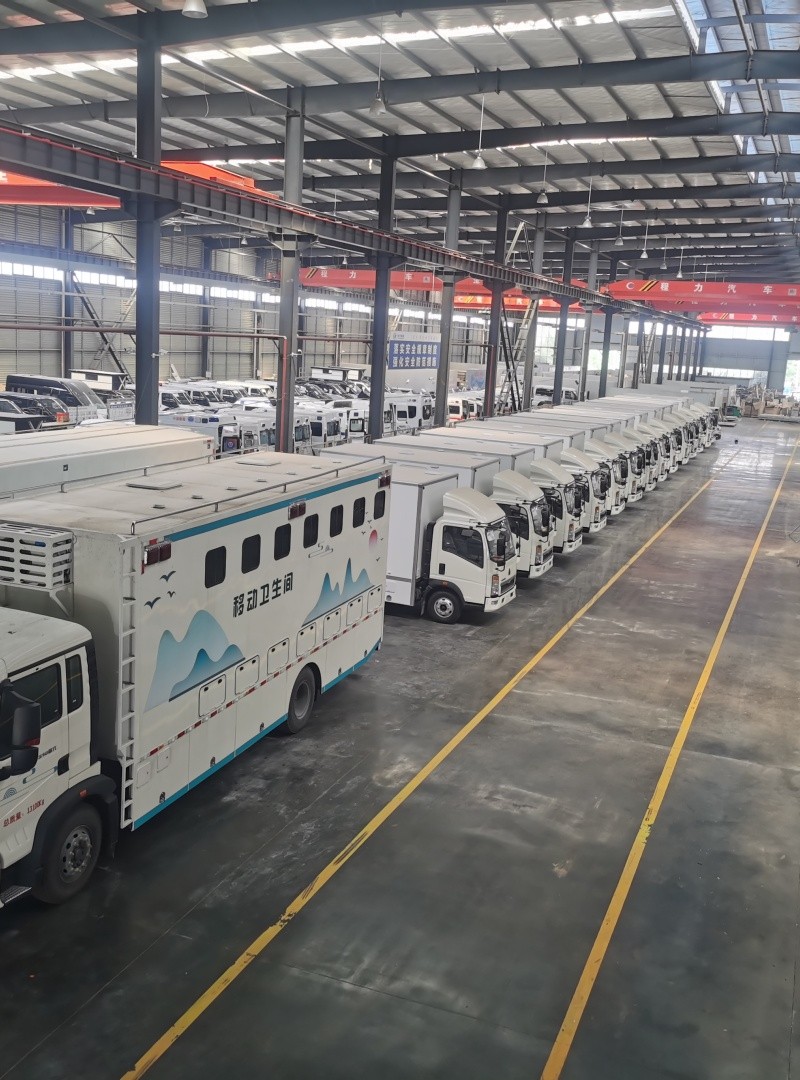

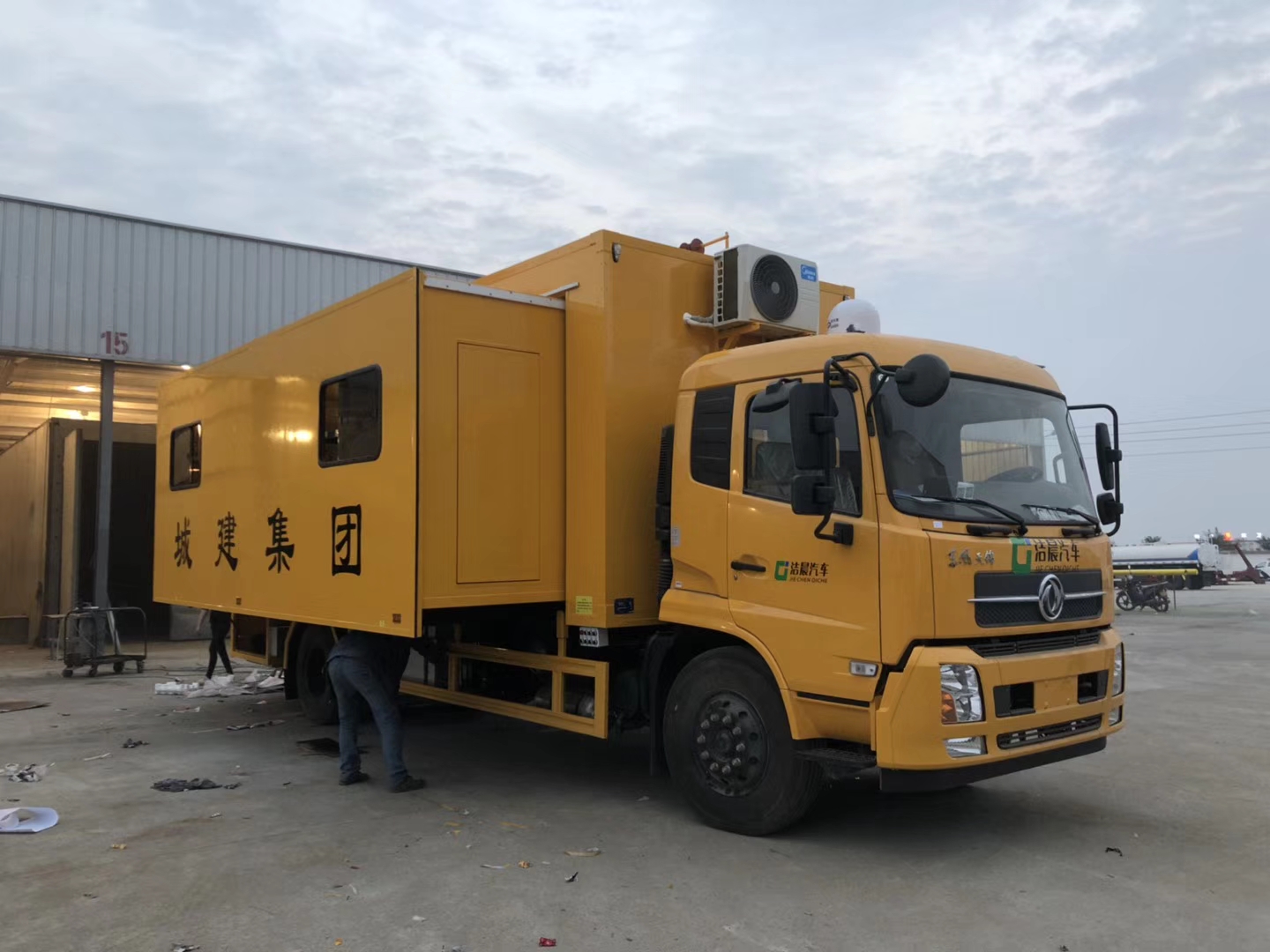

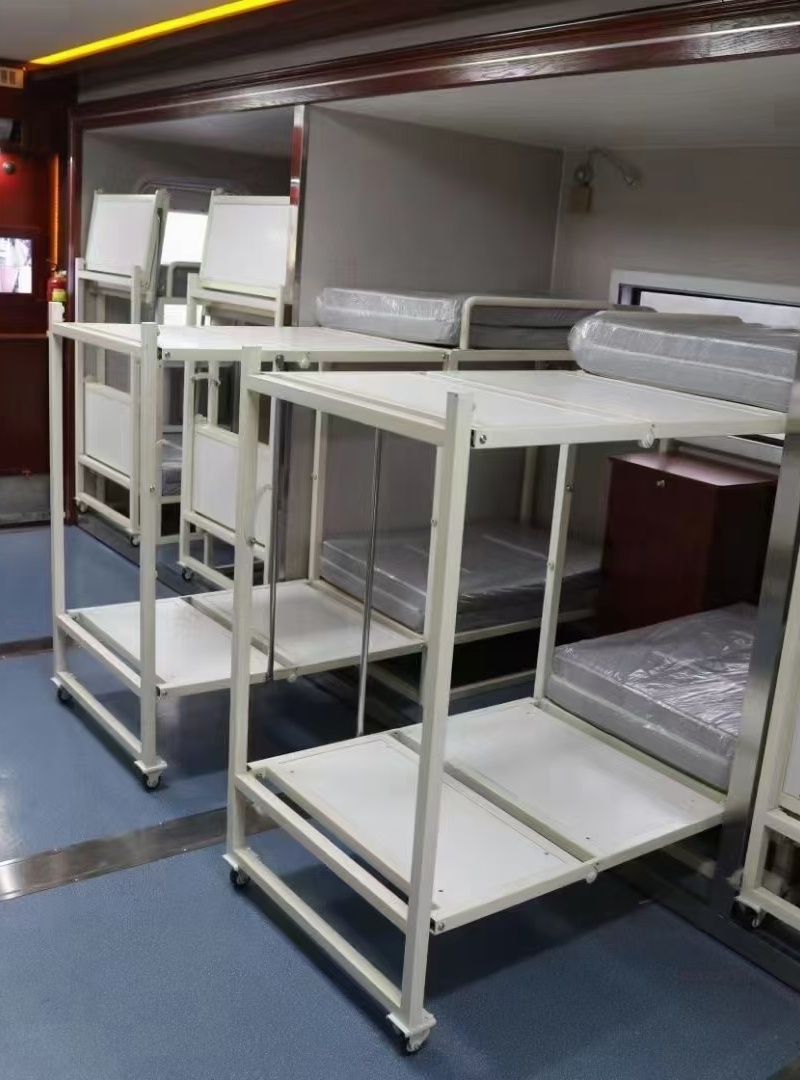

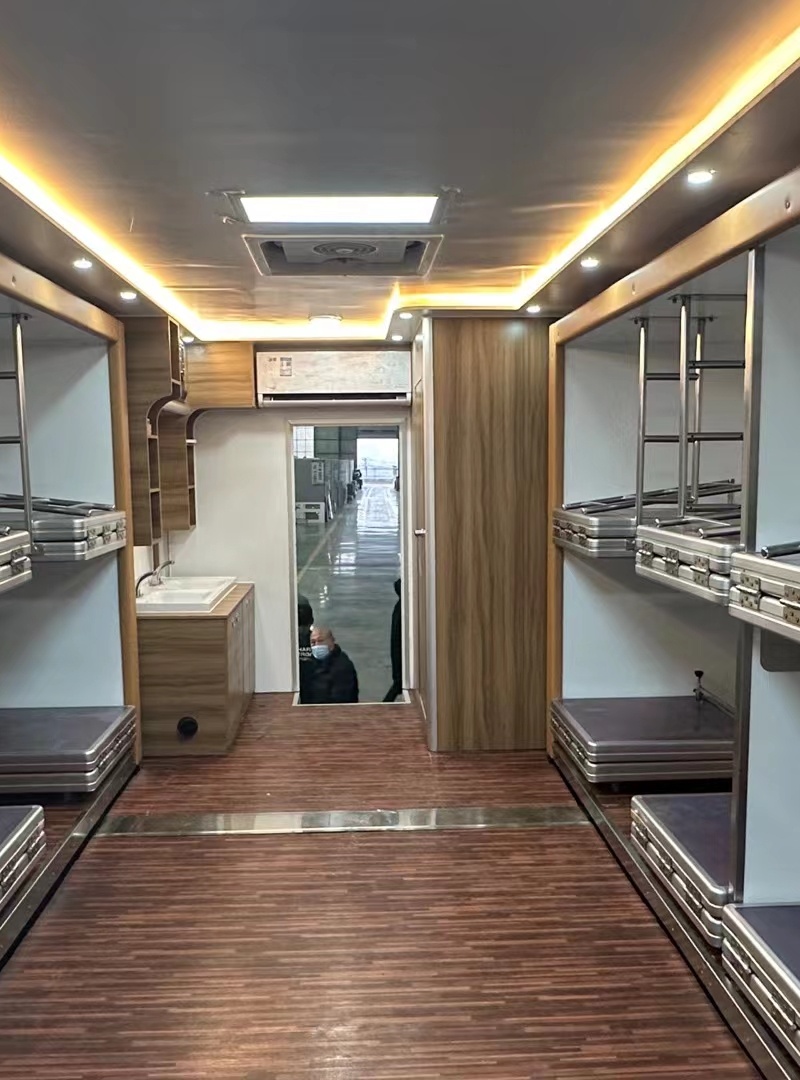

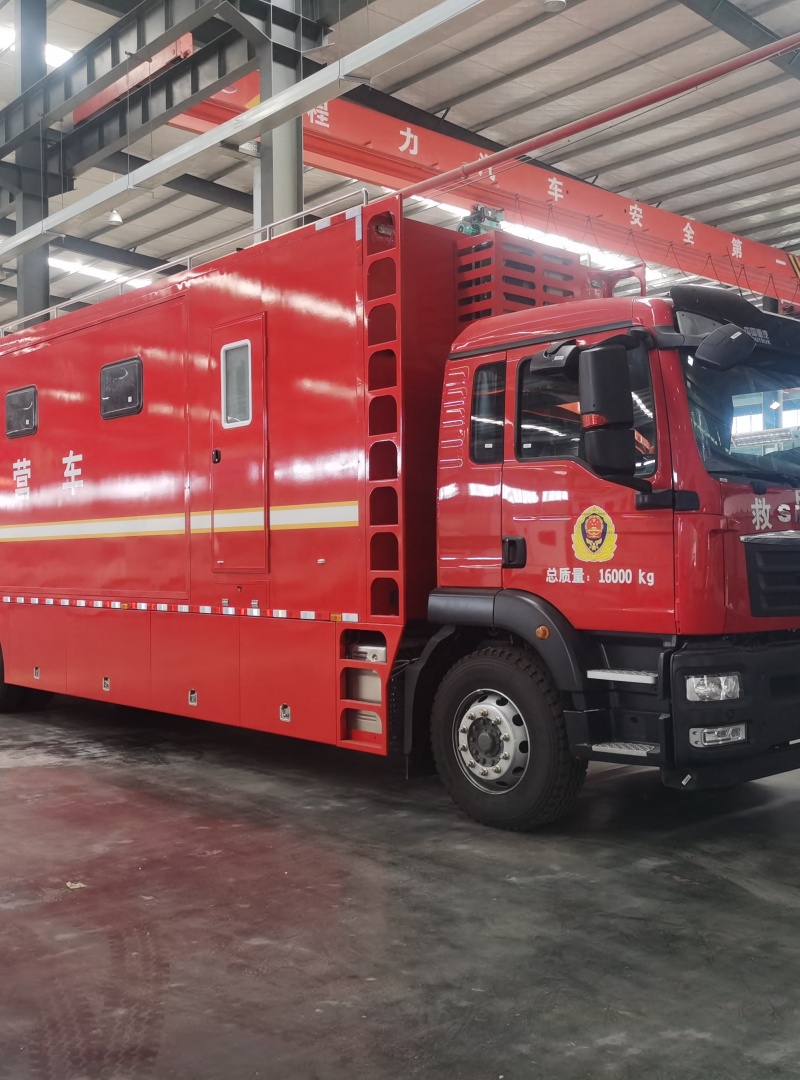

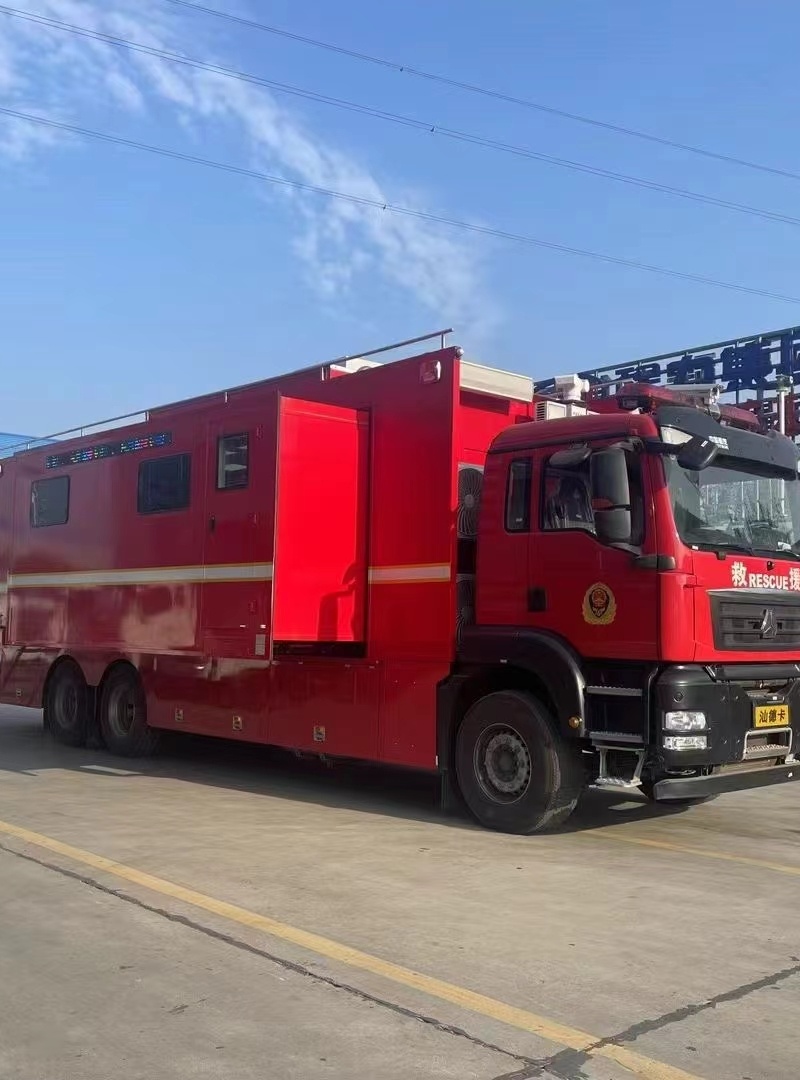

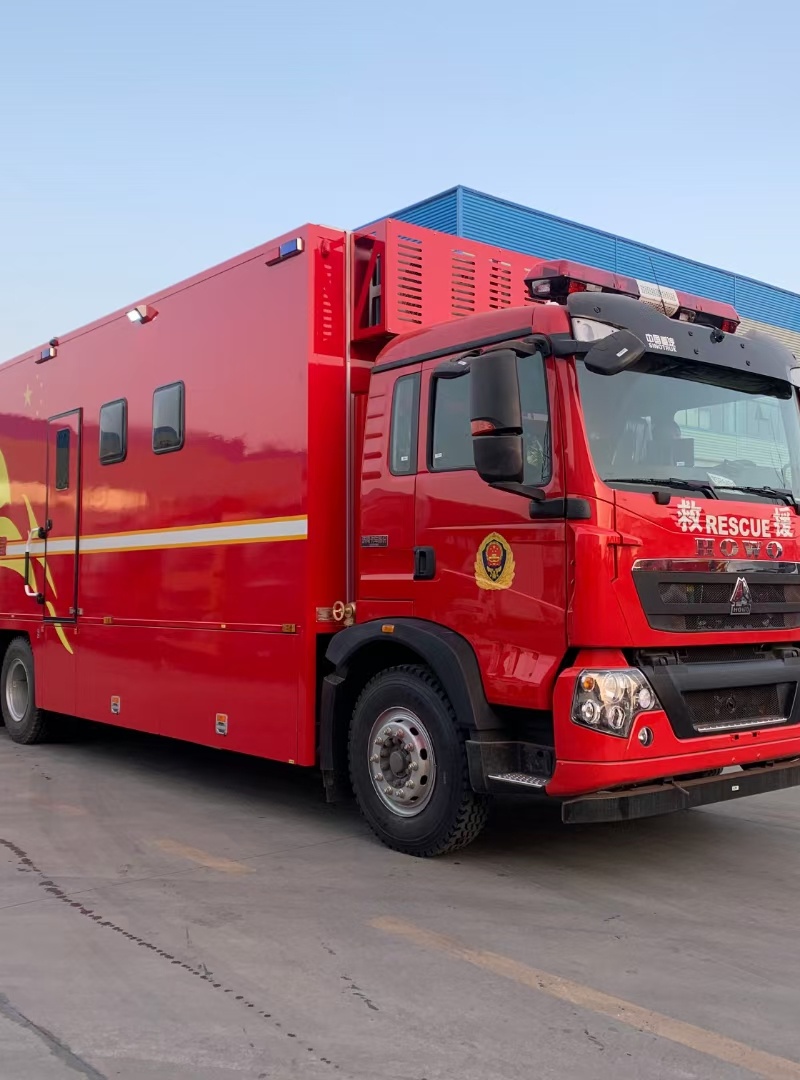

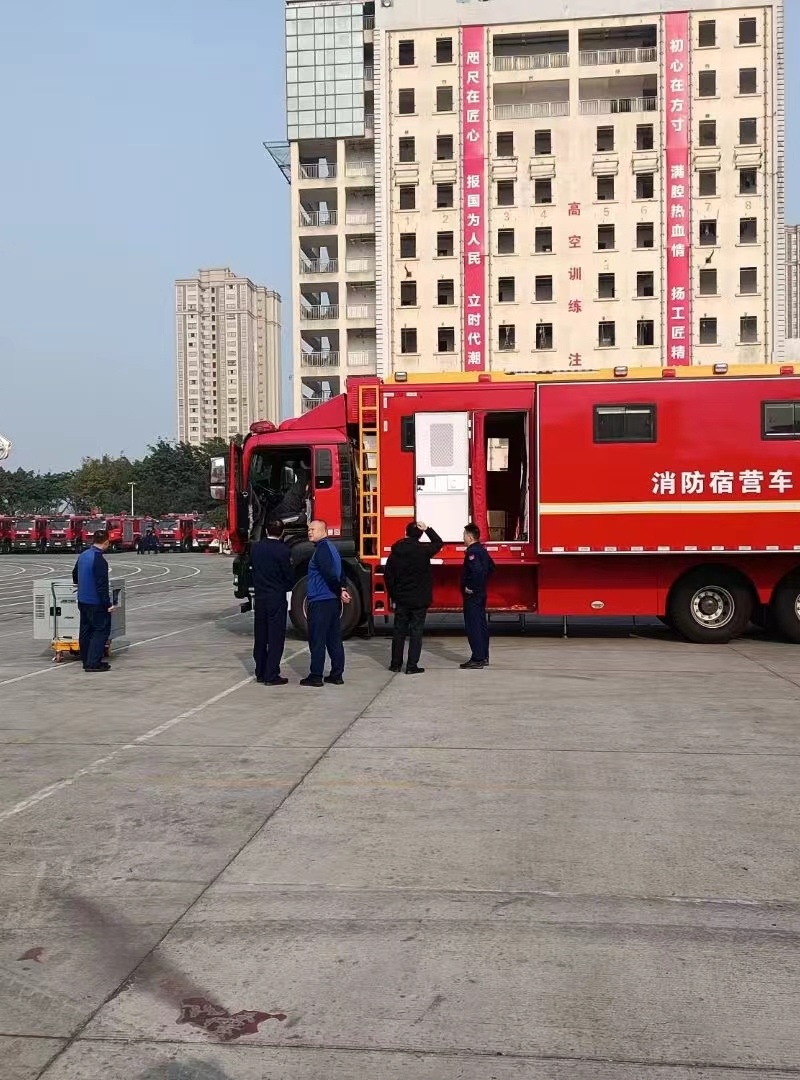

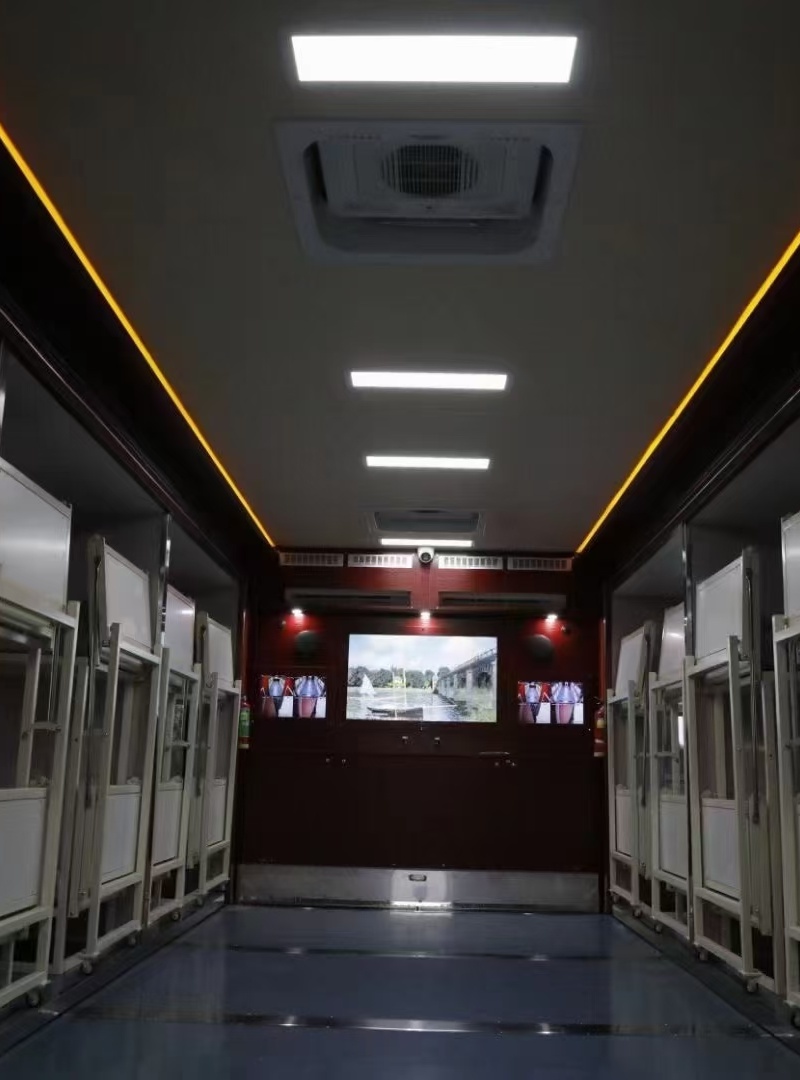

四、參考圖片
