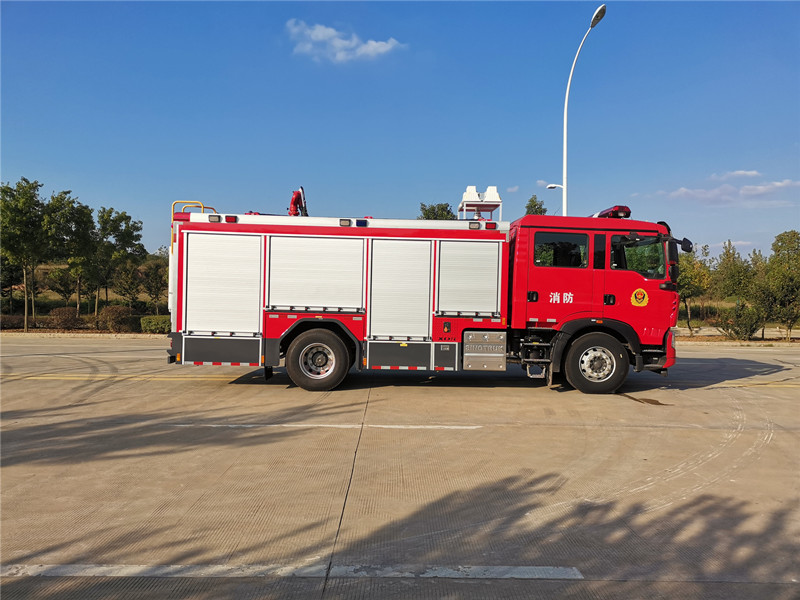

重汽A類泡沫主戰消防車
一、整車主要參數
外廓尺寸：8300x2500x3430mm
**總質量：15500kg
載液量：罐體容積不小于 5000L
消防泵額定流量：60L/s @1.0MPa;30L/s @2.0MPa;
消防炮額流量：60L/s 1.0MPa
消防炮射程：≧60m（水）、≧55m（B 類泡沫）、≧35m（A 類泡沫）
前置絞盤參數：**拉力：75.6KN，驅動型式：電動
升降照明燈參數：**離地高度：≥7.6m
二、壓縮空氣泡沫系統主要參數
濕泡沫 | 干泡沫 | |||||
流量 （L/Min） | 射程 （M） | 發泡倍數 | 流量 （L/Min） | 射程 （M） | 發泡倍數 | |
出口 A | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
出口 B | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
炮出口 | 280 | ≥22 | ≥7 | |||
炮出口 （特濕 泡沫） |
480 |
≥35 |
≥6 | |||
三、底盤主要參數
型 號：ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤
驅動型式：4×2
軸 距：4700mm
**車速：101km/h
發動機型號：MC07.34-60
功 率：248kW
總 質 量：20100kg
四、主要結構：
１、駕駛室
結 構：T5G-S 四開門駕駛室,乘員人數2+4人。
座位設置：前排2人后排4人，其中后排乘員座位后面設有空氣呼吸器固定架4個， 前方約1.2米高度處有精致的安全欄桿。
翻轉：前翻式電動舉升翻轉系統（原車自帶）。
乘員室內設備：除原車設備外，加裝有100W**報器、**開關、取力器**開 關、指示燈。
**：駕駛室頂部安裝長排LED頻閃紅**。
2、容罐：
載液量：
l 水罐載水量：4000kg
l A類泡沫罐載液量：300kg
l B類泡沫罐載液量：700kg 材 質：
l 水罐采用優質碳鋼板焊接而成
l 泡沫罐采用優質不銹鋼板0Cr18Ni9焊接而成
l 水罐結構：水罐為焊接式結構，前后封板、罐兩側壁板、縱橫防板 均設有可增加強度的梯形折筋。另有維修人孔圈以及防吸水漩渦紊流結構。
l 罐頂有1個入口孔，帶快速鎖緊及開啟裝置的罐蓋。
l 罐頂接有1個Φ80 mm的溢水管閥結構。
l 1個液位指示器。
l 1個排污口。
l A類泡沫罐結構：位于水罐前頂部，內設隔板加強筋。
l 罐頂設1個A類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個低液位保護開關。
l 1個液位指示器。
l 罐底設1個排污口。
B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。
l 罐頂設1個B類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個排污口。
l 1個液位指示器。
3、水泵：
（1） 、水泵：型號：CB10.20/30.60型中低壓消防泵
額定流量：60 L/S@1.0MPa;30 L/S@2.0MPa
材質：鋁合金外殼、不銹鋼泵軸、銅合金葉輪和密封環、鉻鎳合金 齒輪
（2） 、引水泵：活塞式吸深： ≥ 7m
引水時間：≤ 50s
4、B類泡沫比例混合系統：
泡沫比例混合器型號：PH48
型式：負壓環泵式
混合比：3-6%
