福田**舞臺車

產品名稱HYS5046XWTB6型舞臺車產品號CBT37018303

總質量(Kg)4495罐體容積(m3)

額定載質量(Kg)外形尺寸5998×2100,2200,2240,2275,2300,2360×2980,3050,3100,3150,3220

整備質量(Kg)4300貨廂尺寸××

額定載客(人)準拖掛車總質量(Kg)

駕駛室準乘人數(人)3載質量利用系數

接近角/離去角(°)21/12前懸/后懸1130/1508

軸數2軸距3360

軸荷(Kg)1800/2695**車速(Km/h)95,120

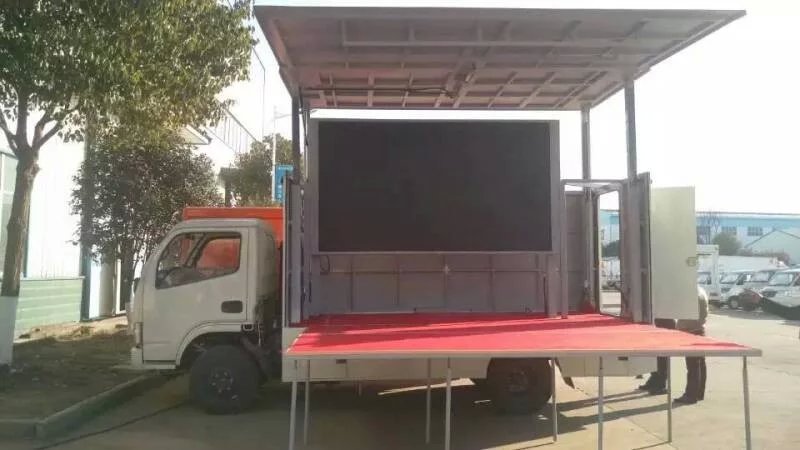

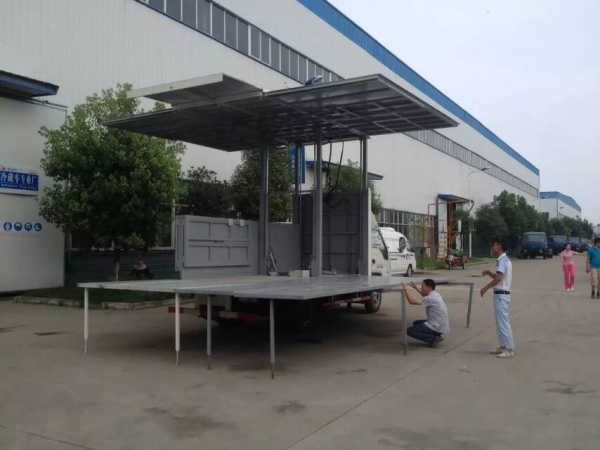

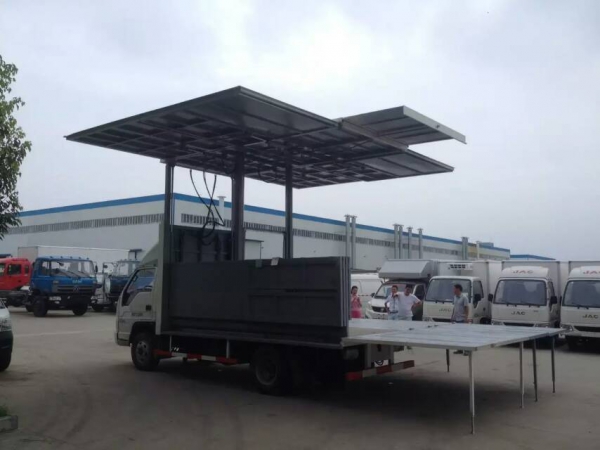

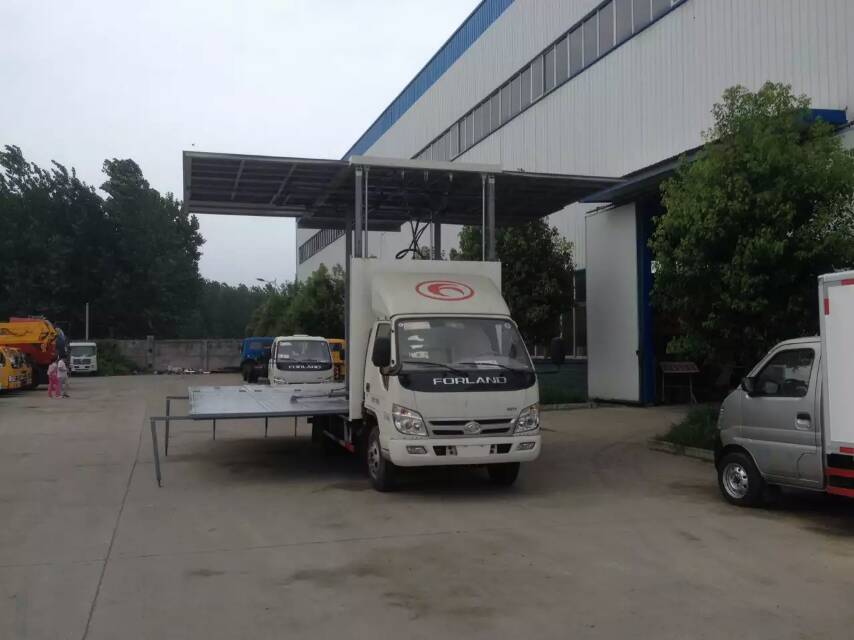

其它車廂頂部封閉不可開啟。隨底盤選裝駕駛室、尿素罐樣式、鋁合金輪圈和油箱風格,選裝后門樣式,選裝側面安裝LED屏幕。車廂頂棚封閉,并采用衍架結構,可升降,車廂兩側板可展開,與頂棚形成整車舞臺頂棚;舞臺板可折疊于車廂內,通過展開裝置展后與固定舞臺臺面形成整車舞臺臺面;底盤大梁部分設有支撐裝置。ABS系統**器型號為CM4XL-4S/4M,ABS系統**器生產企業為廣州瑞立科密汽車電子股份有限公司。側防護采用冷彎型鋼/Q235-B,螺栓連接,后防護采用冷彎型鋼/Q235-B,焊接連接,截面尺寸(寬×高)(mm):50×100,離地高500mm。該車主要用于移動演出活動,主要專用裝置為舞臺廂。該車型僅選用排量小于等于2500ml的發動機。

【底盤技術參數】

底盤型號BJ1046V9JDA-51底盤名稱載貨汽車底盤（二類）

**名稱福田牌生產企業北汽福田汽車股份有限公司

外形尺寸5950×1925,1960,2030,2065,1980×2310,2280輪胎數6

接近角/離去角(°)21/16輪胎規格7.00R16LT 8PR,7.50R16LT 6PR,6.50R16LT 10PR

鋼板彈簧片數3/6+6,3/4+3,2/3+2,3/5+2,3/3+3前輪距1550,1575,1560,1585

燃料種類柴油后輪距1485,1590,1605,1525,1540

排放標準GB17691-2018國Ⅵ
